◆ 图形符号

◆ 适用范围

1、本标准油缸适用于额定压力，P≤16MPa，周围介质温度为-20- +80℃的冶金设备重型机械，亦可用于其它行业之中。

◆ 基本参数

缸径 D mm	活塞行程		活塞杆直径 dmm	活塞面积 Acm2	活塞杆面积 Alcm2	活塞杆端有效面积 A2cm2	额定压力 MPa
	s	mm					6.3		10		16
	小						推力	拉力	推力	拉力	推力	拉力
50	50	500	28	19.64	6.16	13.48	1240	850	1960	1350	3140	2160
63	60	630	35	31.17	9.62	21.55	1960	1357	3117	2155	4990	3450
80	80	800	45	50.27	15.8	34.37	3160	2170	5030	3440	8000	5500
100	100	1000	55	78.54	23.79	54.78	4950	3450	7850	5480	12570	8760
125	125	1250	70	122.7	38.48	84.22	7725	5320	12270	8420	19630	13500
160	160	1600	90	201.06	63.62	137.44	12670	8660	12670	13740	32170	22000
200	200	2000	110	314.2	95.03	219.17	19790	13800	19790	21920	50270	35000
250	250	2500	140	490.87	153.94	336.93	30925	30925	30925	33693	78540	53910

◆ 型号意义

[NextPage]

◆ 外形和安装尺寸

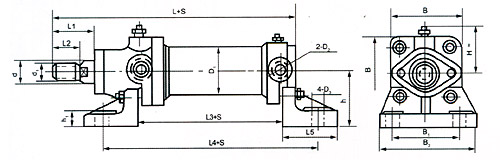

G1型安装尺寸图

G2型安装尺寸图

◆ 基本参数

D	d	D1	D2	D3	d1	L	L1	L2	L3	L4	L5	B	B1	B2	h	h1	h≈
50	28	63.5*	M18*1.5	18	M22*1.5	245	55	30	110	220	75	90	90	130	75	17	99
63	35	76	M22*1.5	22	M27*2	290	65	40	131	261	85	115	105	145	90	20	79
80	45	102	M27*2	26	M33*2	340	80	50	160	310	100	140	120	170	105	22	92
100	55	121	M27*2	32	M42*2	390	95	60	180	360	120	165	200	260	125	28	105
125	70	152	M33*2	40	M52*2	460	105	70	203	413	140	210	210	280	150	30	127
160	90	199	M33*2	45	M68*2	560	140	100	254	490	198	260	320	420	200	40	152
200	110	245	M42*2	50	M85*3	675	165	110	285	545	190	310	400	520	235	50	177
250	140	299	M48*2	60	M100*3	790	200	130	345	705	705	360	400	520	250	52	202

[NextPage]

◆ 尾部悬挂式（S型）

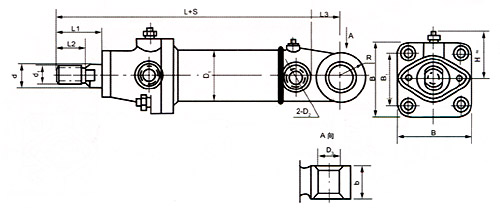

S1型安装尺寸图

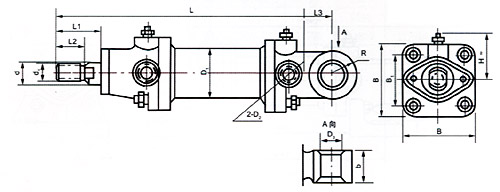

S2型安装尺寸图

◆ 基本参数

D	d	D1	D2	D3 （D4）	d1	L	L1	L2	L3	B	B1	b	R	h≈
50	28	63.5*	M18*1.5	30	M22*1.5	245	55	30	35	90	65	35	30	66
63	35	76	M22*1.5	30	M27*2	290	65	40	40	115	85	45	35	79
80	45	102	M27*2	40	M33*2	340	80	50	45	140	100	45	40	92
100	55	121	M27*2	50	M42*2	390	95	60	60	165	120	65	50	105
125	70	152	M33*2	50	M52*2	460	105	70	60	210	150	70	50	127
160	90	199	M33*2	60	M68*2	560	140	100	70	260	190	70	60	152
200	110	245	M42*2	80	M85*3	675	165	110	90	310	230	90	80	177
250	140	299	M48*2	100	M100*3	790	200	130	110	360	260	120	100	202

[NextPage]

◆ 中部摆动式（B型）:

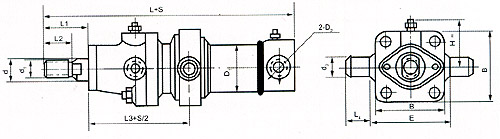

B1型安装尺寸图

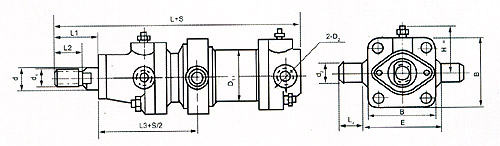

B2型安装尺寸图

◆ 基本参数

D	d	D1	D2	d1	d2 （dc4）	L	L1	L2	L3	L4	B	E （d4）	h≈
50	28	63.5*	M18*1.5	M22*1.5	30	245	55	30	125.5	30	90	105	66
63	35	76	M22*1.5	M27*2	35	290	65	40	147.5	35	115	120	79
80	45	102	M27*2	M33*2	40	340	80	50	162	40	140	155	92
100	55	121	M27*2	M42*2	50	390	95	60	197.5	50	165	185	105
125	70	152	M33*2	M52*2	50	460	105	70	235	50	210	220	127
160	90	199	M33*2	M68*2	60	560	140	100	265	60	260	235	152
200	110	245	M42*2	M85*3	80	675	165	110	330	80	310	340	177
250	140	299	M48*2	M100*3	100	790	200	130	375	100	360	415	202

63.5*适用于1型，选用2型液压缸则为60
